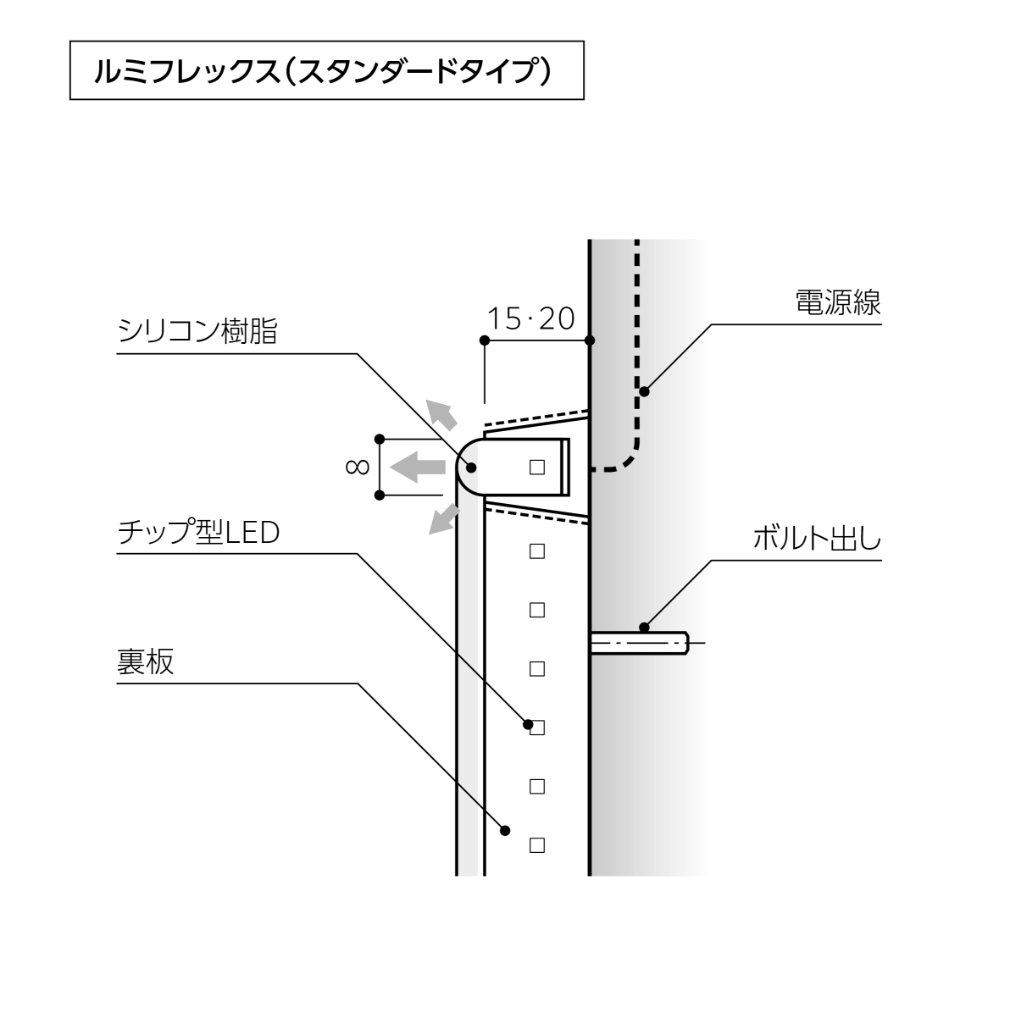

スタンダードタイプ

ルミフレックスのデータ作成について

※ご支給いただいたロゴデータは「加工に適した形」に修正する必要があります。 予めご了承ください。

•

  ご支給いただいたロゴデータ（グレー部分）をベースに、ロゴの特徴を活かしながら、中心線を入力します。

•

  iの点や短いパーツの最小長は、エンドキャップを含む35mmとなります。

•

  曲線の最小R（半径）は、LED光源部分のセンター芯よりR12mm以上となり、それ以下の場合は、上記図のようにロゴを調整いたします。

製品によってロゴデータの表現方法に、以下のような違いがあります

• ルミレターネオン



  ロゴの特徴を活かしながら均一線幅のライン表現となります。

• ルミフレックス



  100mm以下の小さな文字や、R12mm以下の曲線加工ができない為、均一線幅の制限されたライン表現になります。

ルミフレックスの注意点

•

  LED光源部分（シリコン樹脂）の側面は白色です。ベース部分を別注色で塗装する場合、LED光源側面の白色が若干見えます。 ※発光時は目立たなくなります。

•

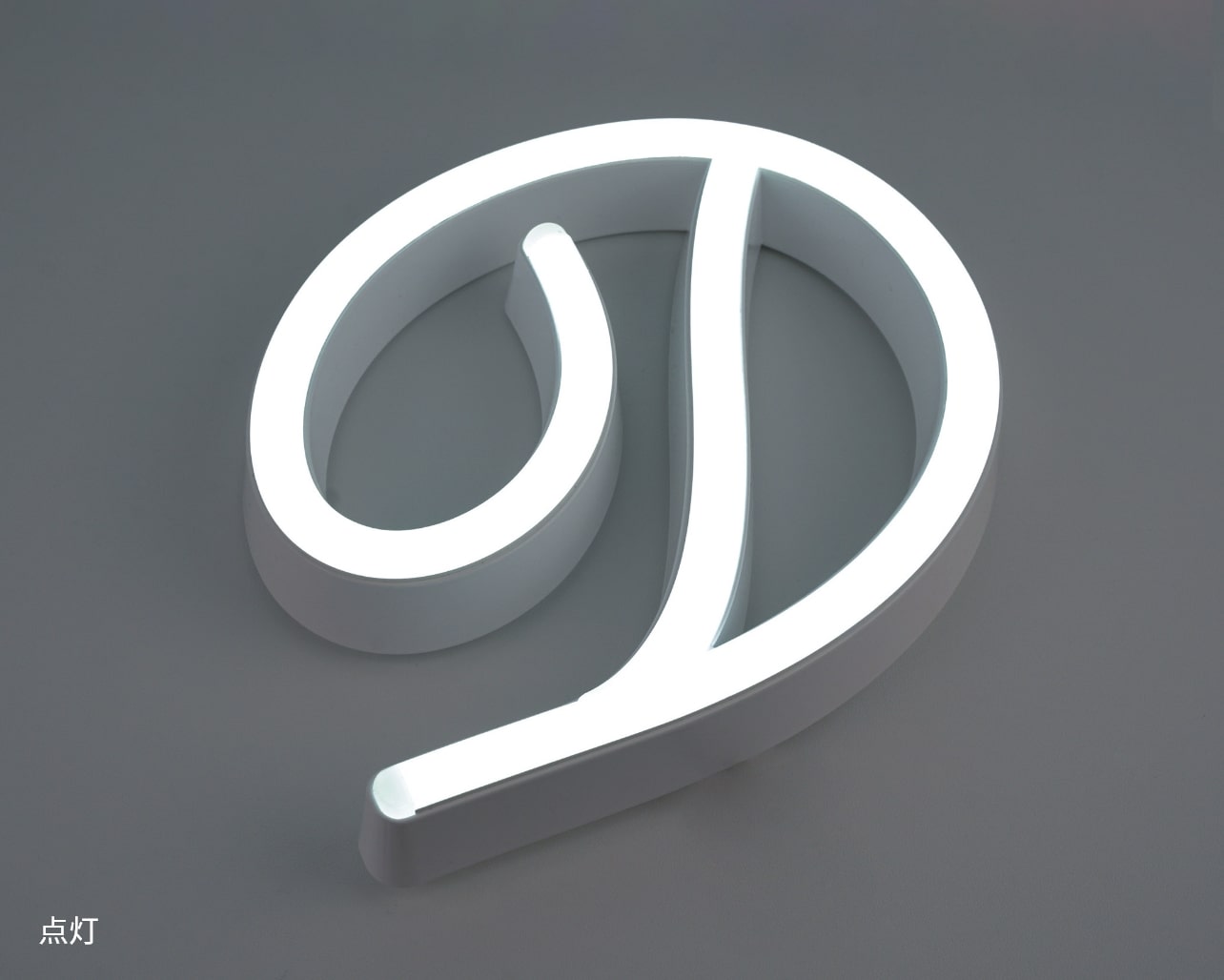

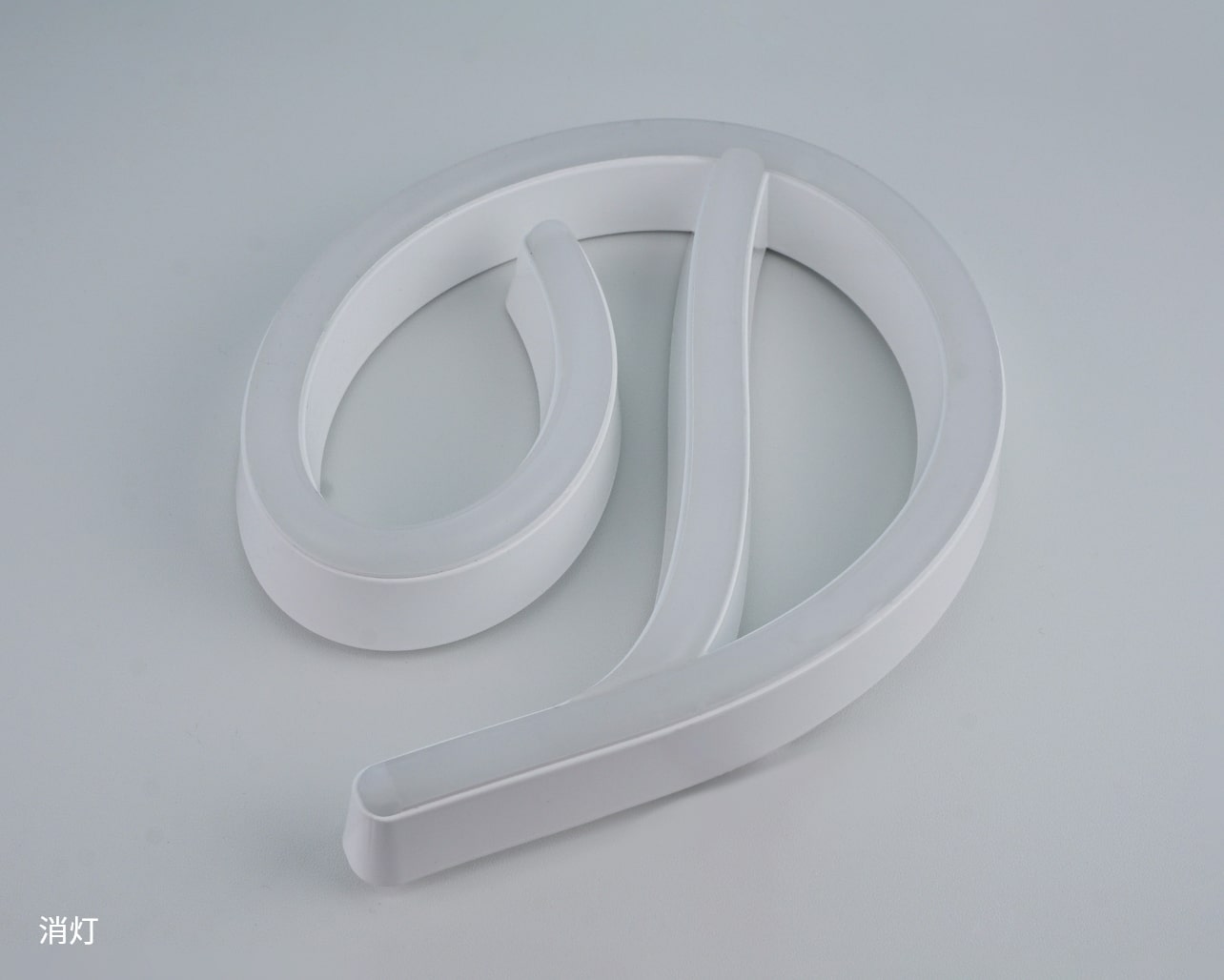

  写真○の端部には、樹脂製のエンドキャップが付き、点灯時は発光部と比べ多少暗くなります。また○の付き合わせ部分も、見る角度によって多少影がでます。
