LEDサイン（その他）
ルミライトパネルスリム

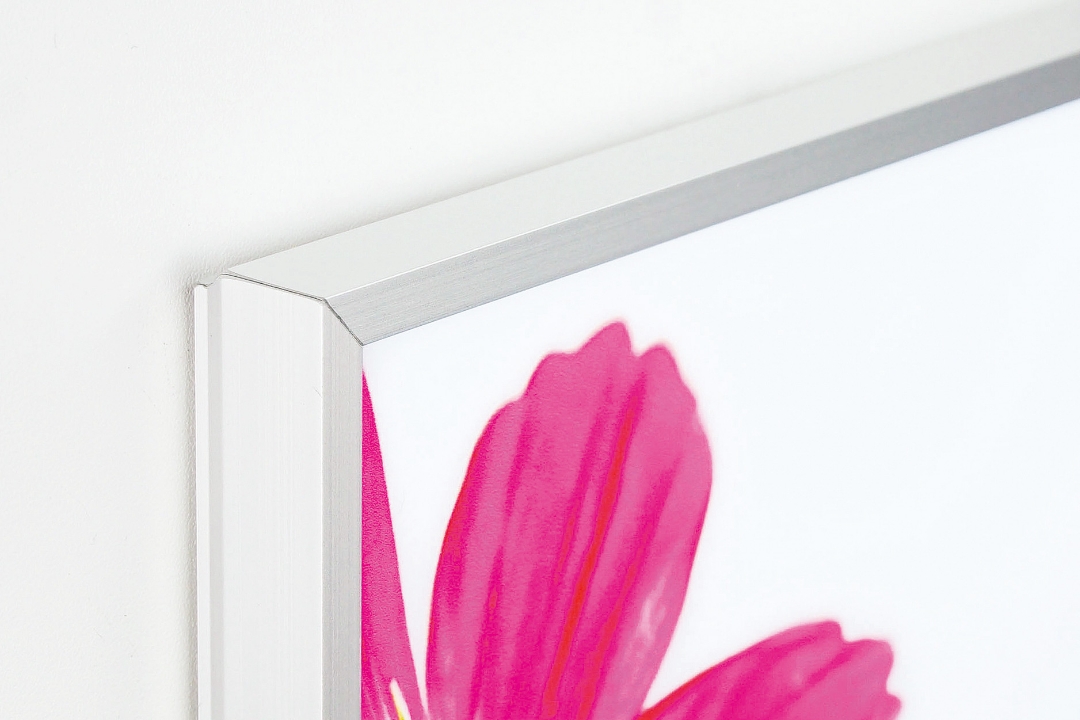

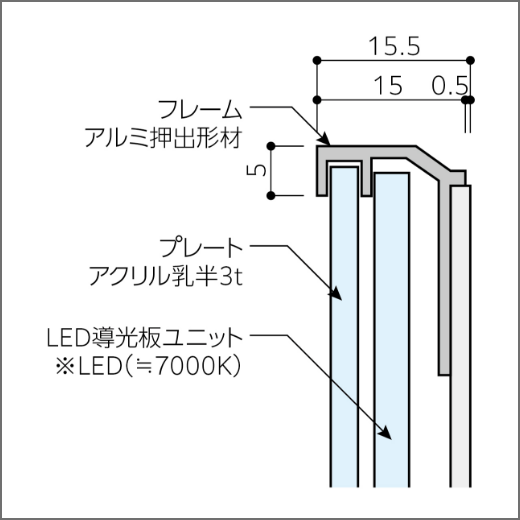

フレーム見付幅5mm×厚さ15mm。
シンプルで薄型設計のスリムタイプ。グラフィックの交換が簡単で、明るさ・色温度の統一感を兼ね備えたLED導光板サインです。
・業界最薄のスリムボディー。 ・平均照度5,000ルクス以上と抜群の明るさ。 ・画面交換が簡単、いたずら防止のロック機構付き。 ・フリーサイズで設計可能。
（最小75×150mm〜最大425×600mm）
※光源（LED基板）の都合上、設計出来ないサイズもございます。お問合せください。
※着脱機構なしの場合は、最大加工サイズが異なります。お問合せください。
SLIM

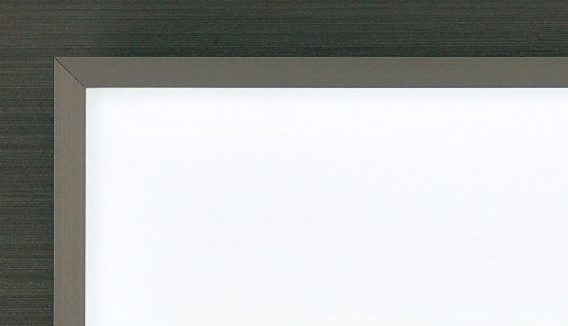

LEDカラー
※ルミライトパネルスリムのLED基本カラーは≒7000Kのみです。別注で≒5000K・≒3000Kもご用意出来ます。
-
色温度：≒7000K -
色温度：≒5000K ※別注色 -

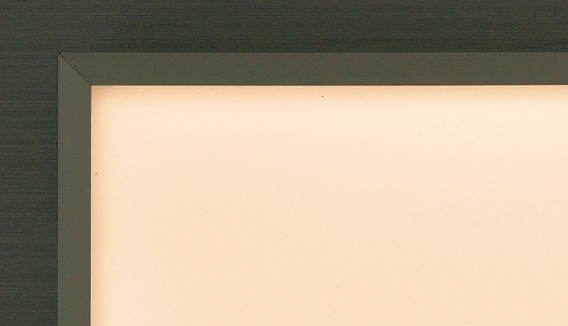

色温度：≒3000K ※別注色
※カラー見本は写真のため実物と多少異なることがあります。

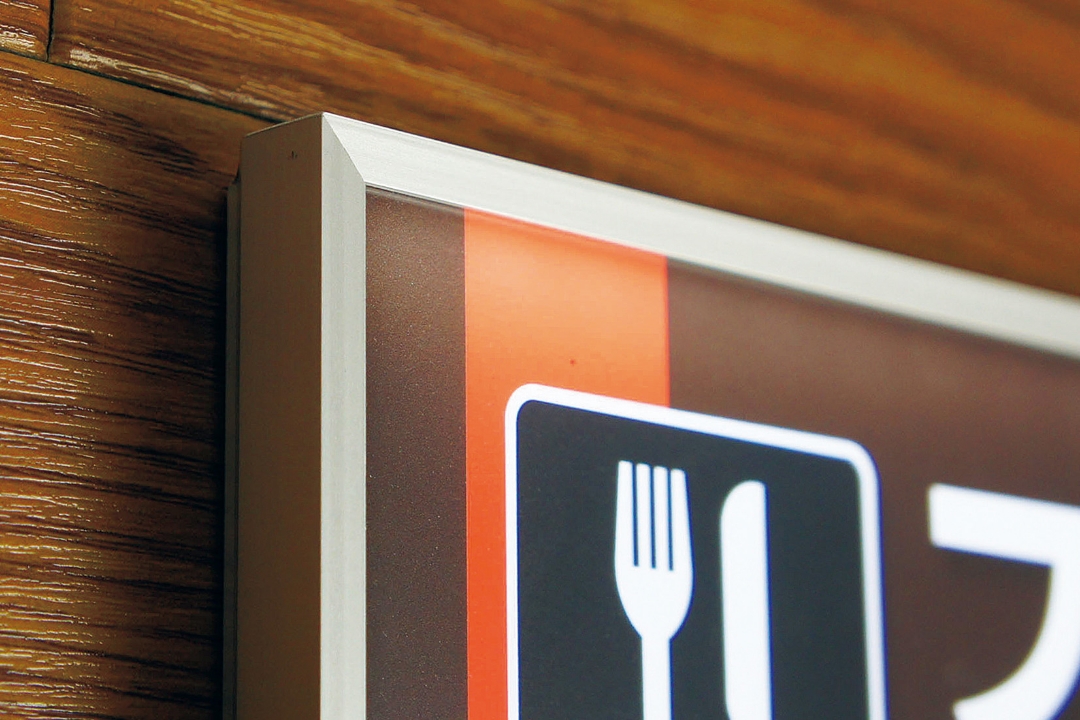

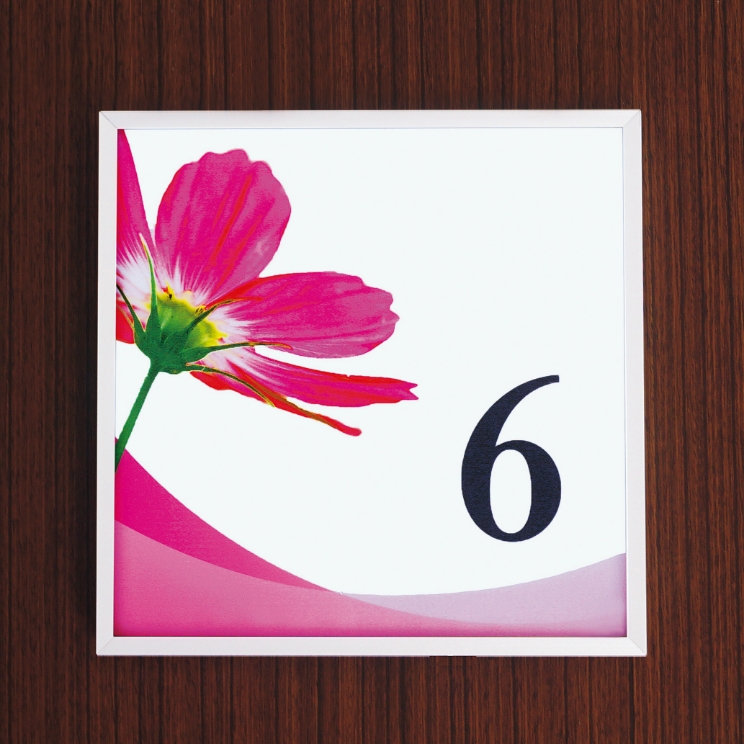

ルミライトパネル スリム（正方形タイプ）
画面平均照度（≒7000K）
5,900LX以上
写真は、品番 ： LLPS-INF-1515 LED ： ≒7000K 表示 ： インクジェットシート挟み込み
-

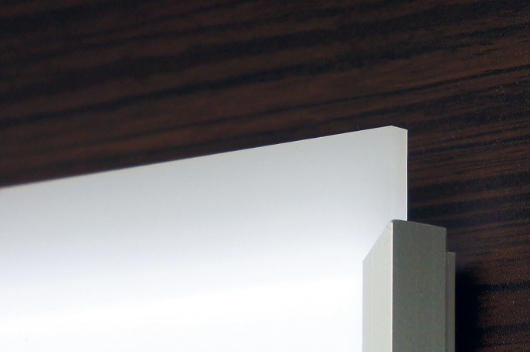

プレート①
アクリル乳半3t
-
プレート②
ポリカーボネート透明0.5t
+アクリル乳半2t
ルミライトパネル スリム（A判・B判タイプ）
画面平均照度（≒7000K）
5,000LX以上
写真は、品番 ： LLPS-INF-A2 LED ： ≒7000K 表示 ： インクジェットシート挟み込み
-
プレート①
アクリル乳半3t
-
プレート②
ポリカーボネート透明0.5t
+アクリル乳半2t
プレートは2種類から選べる

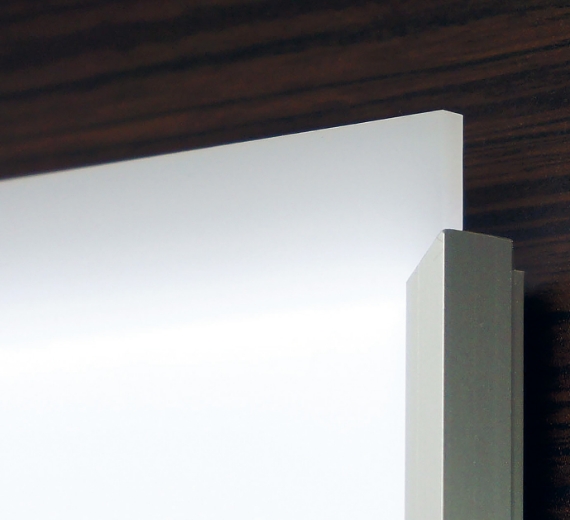

プレート①
表示プレートにインクジェットシートや切文字シートを貼るだけで、薄型な店舗サインの出来上がり。商業施設の統一サインにもお薦めです。

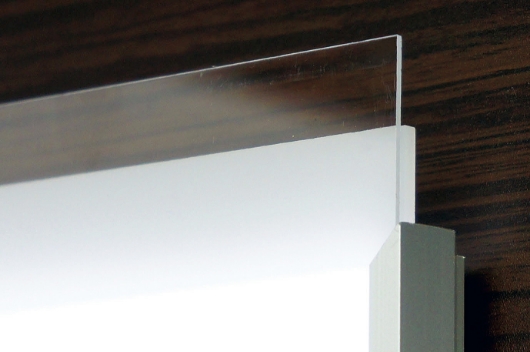

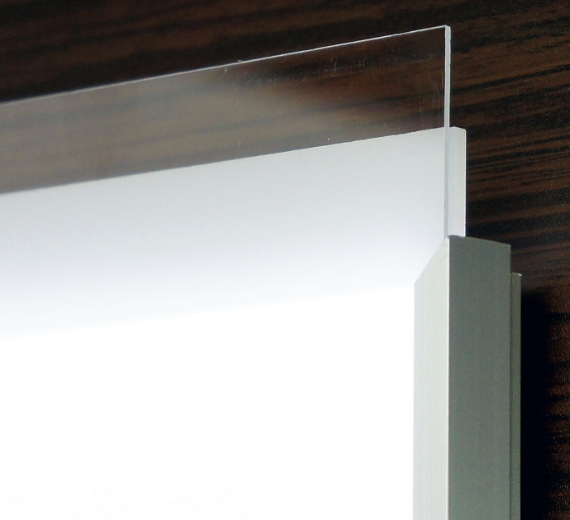

プレート②
透明カバーの間にグラフィックフィルム（電飾用）を挟むだけのお手軽タイプ。定期的に表示内容を変える案内サインにお薦めです。
セーフティーロック (※ルミライトパネル スリム・エッジフリー共通)
-
ルミライトパネルスリム及びエッジフリーは、不用意な開閉やイタズラ防止のロック機構が付いています。 -

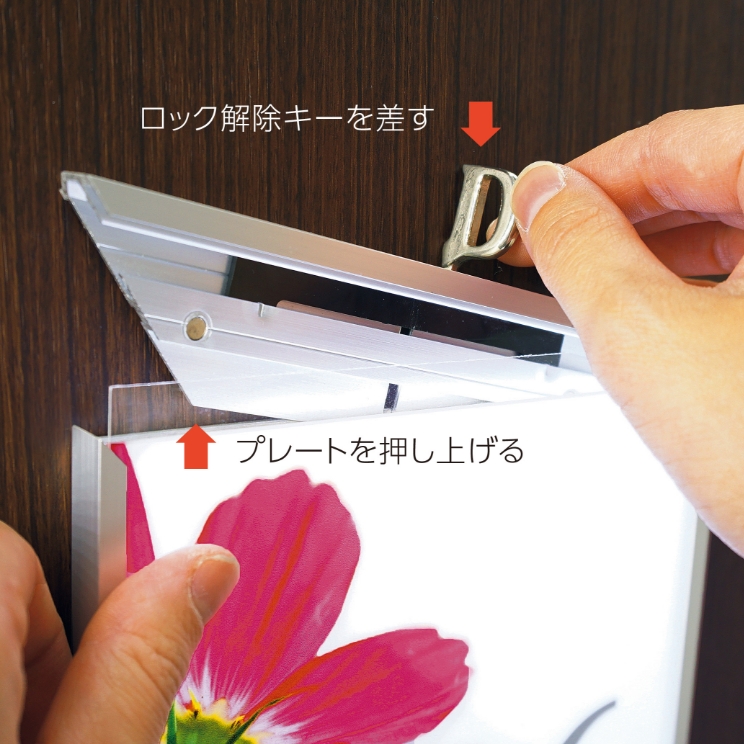

側面にセーフティーロックを解除する穴が開いています。そこにロック解除キーを差し込みながら、プレートを押し上げるとフレームが外れます。 -

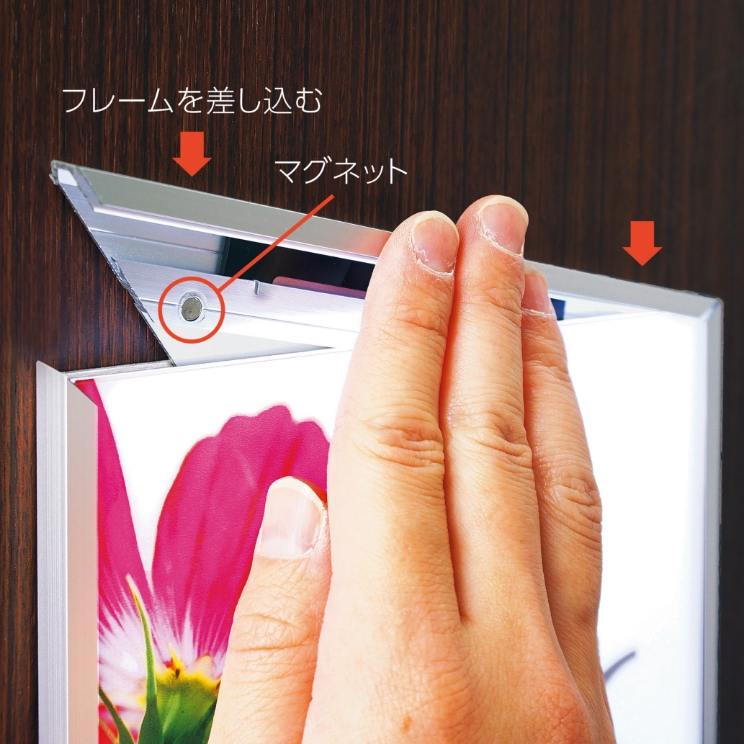

表示の入れ替えが完了したらフレームを差し込みます。マグネットが付いていますので所定の位置にはまり、ロックが掛かります。

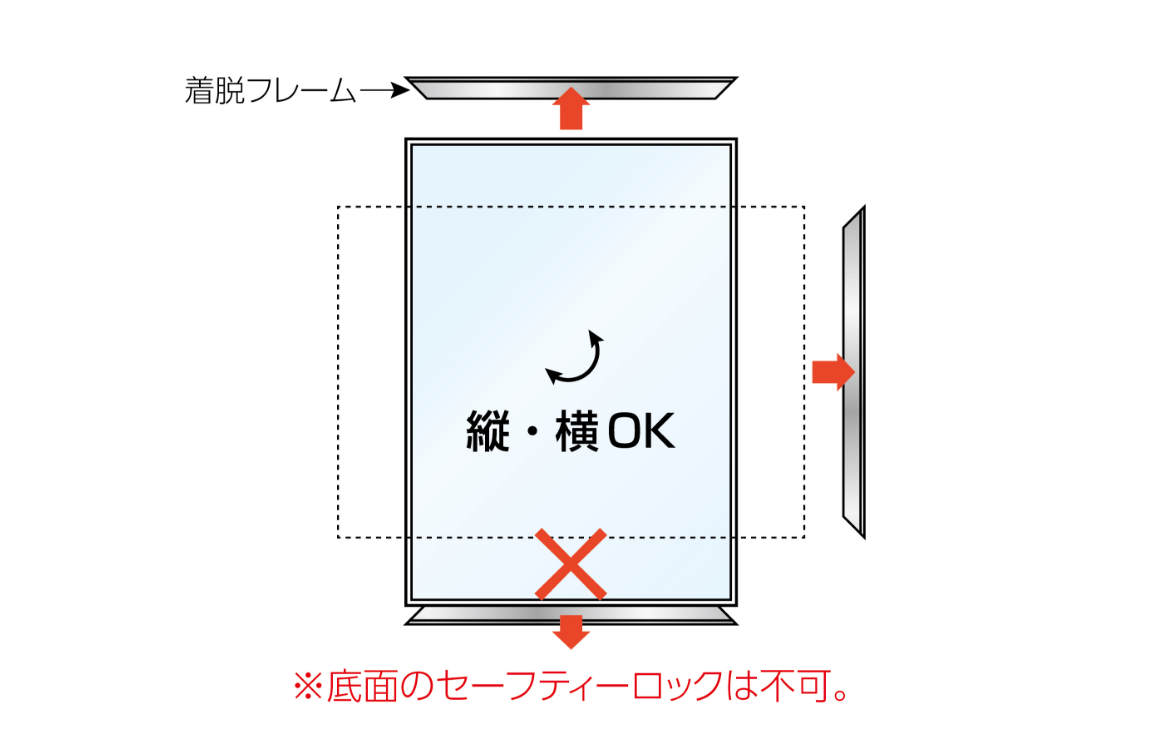

縦横自由に設置ができる
ルミライトパネルスリム及びエッジフリーは、ロケーションやグラフィックの内容に合わせて、縦・横自由にお使い頂けます。※底辺のセーフティーロックは不可。
-
ルミライトパネルスリム及びエッジフリーは、縦・横自由にお使い頂けますが、着脱フレームの位置は固定となります。※別注で着脱フレームの位置を変更することができますが、LED光源の長さによって、加工できない場合があります。お問合せください。 -

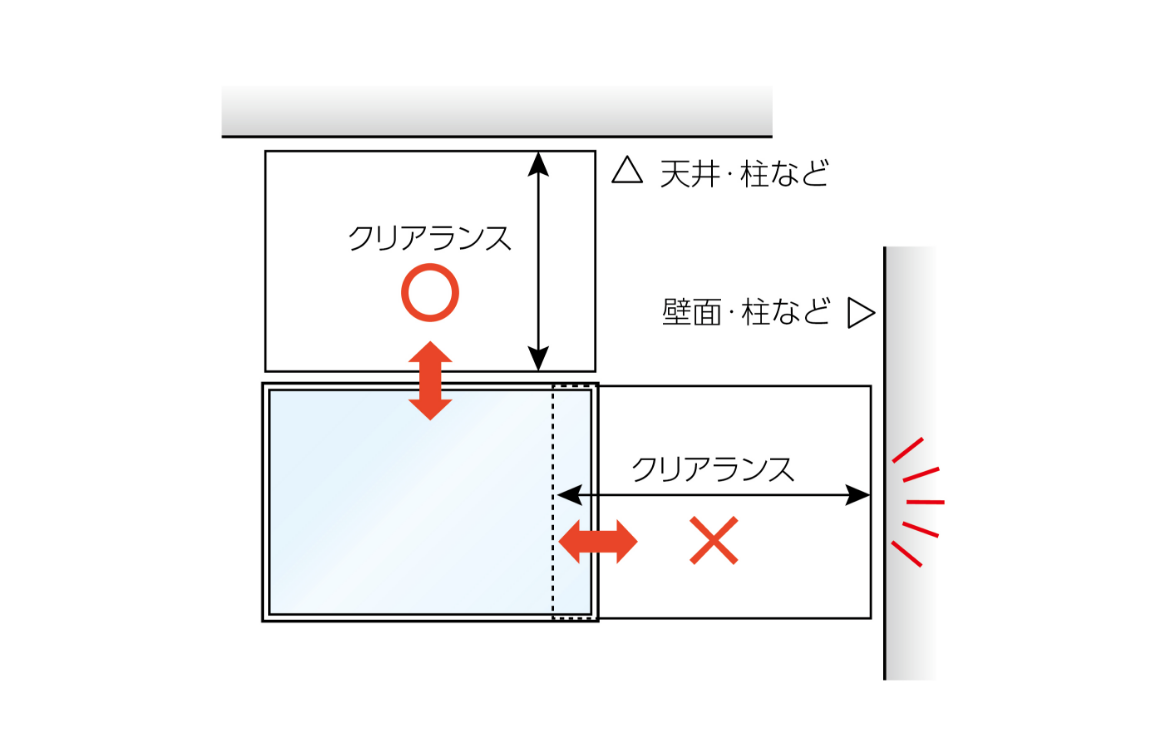

本製品を設置する場合は、製品の左右・上部に、表示パネルの大きさ以上の「クリアランス」を確保してください。クリアランスが狭いと、パネル交換ができなくなりますので、ご注意ください。

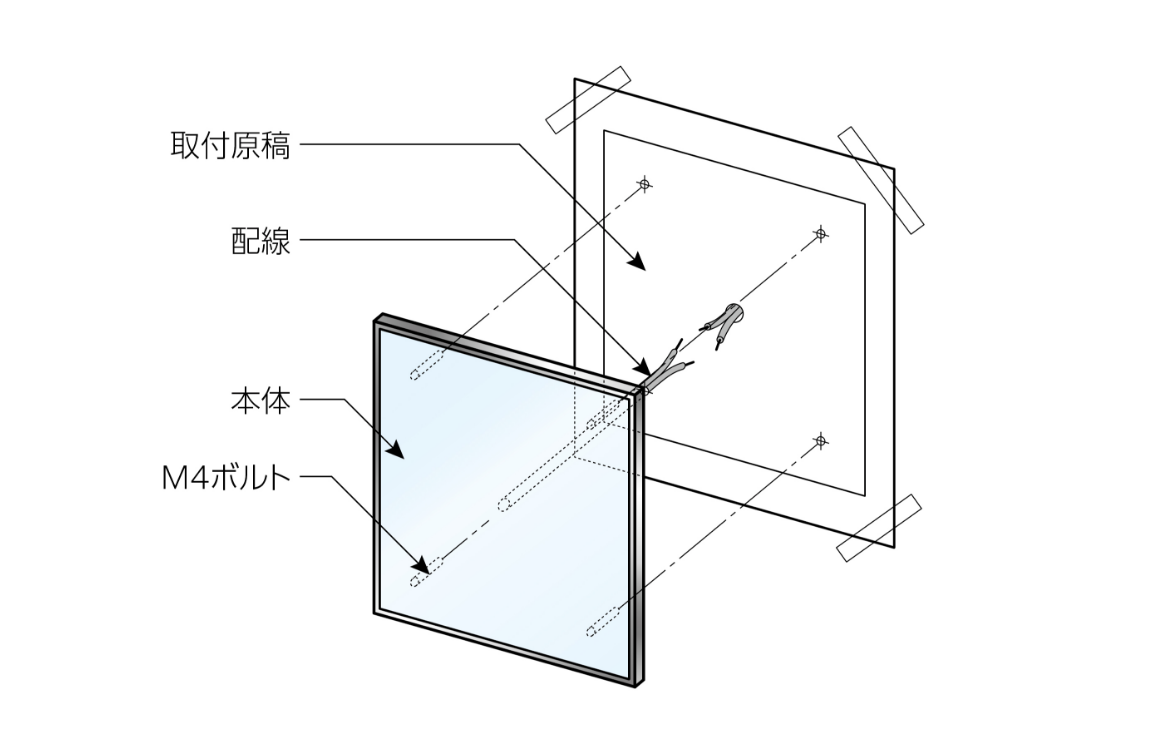

取付方法
ルミライトパネルスリム及びエッジフリーの取付は、ボルト出しとなります。
-
本製品は、M4ボルト出し仕様となっています。
取付原稿と一緒に取扱説明書が同梱されていますので、よくお読み頂き、安全で確実な取付作業を行ってください。
